Gestellgalvanik
Die Gestellgalvanik ist das richtige Verfahren, wenn empfindliche, großflächige oder geometrisch anspruchsvolle Bauteile beschichtet werden sollen.
Bei Deusch & Co. werden die Teile auf speziell konstruierten Gestellen fixiert und durch die Prozessbäder geführt – ideal für Funktions- und Sichtteile mit hohen Anforderungen an Oberfläche und Prozesssicherheit.
Kurzüberblick:
Was ist Gestellgalvanik?

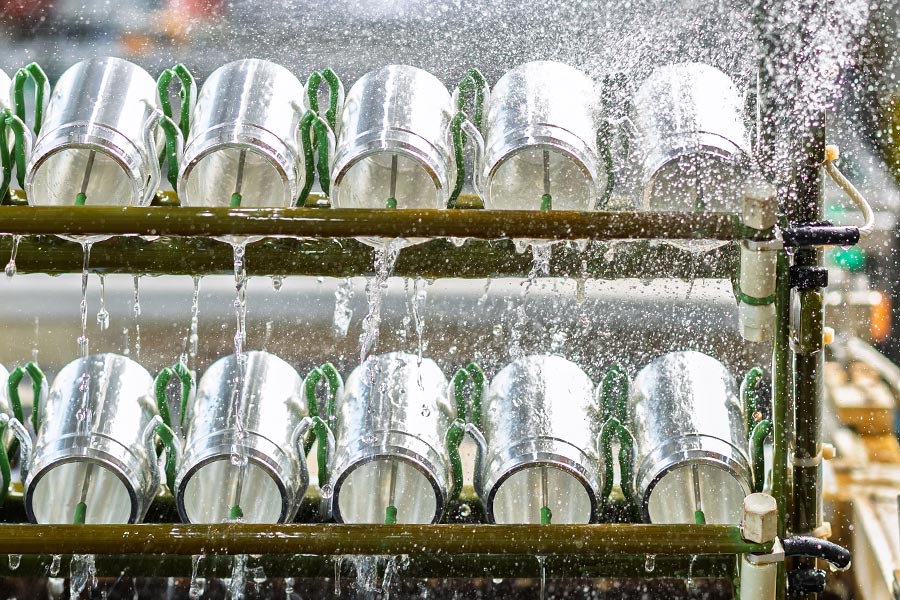

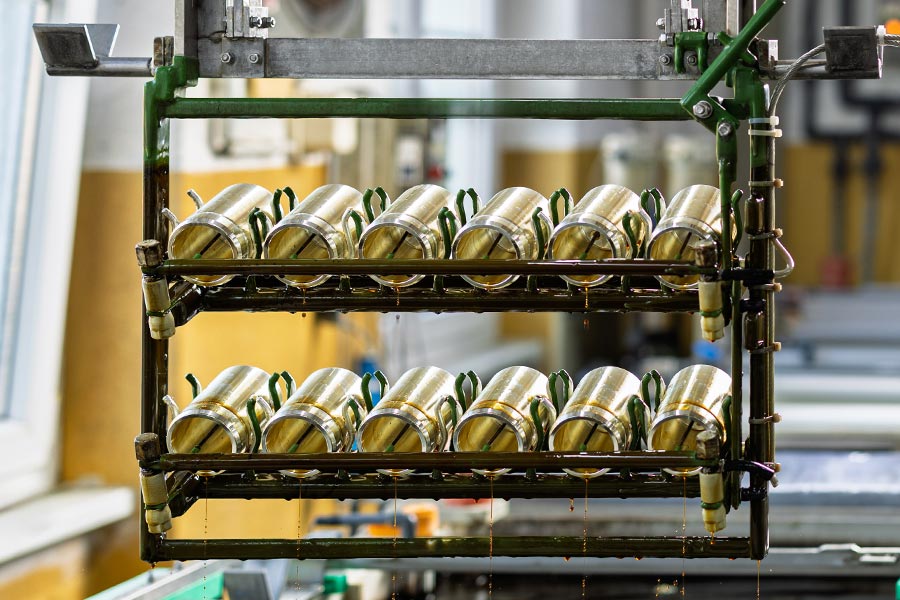

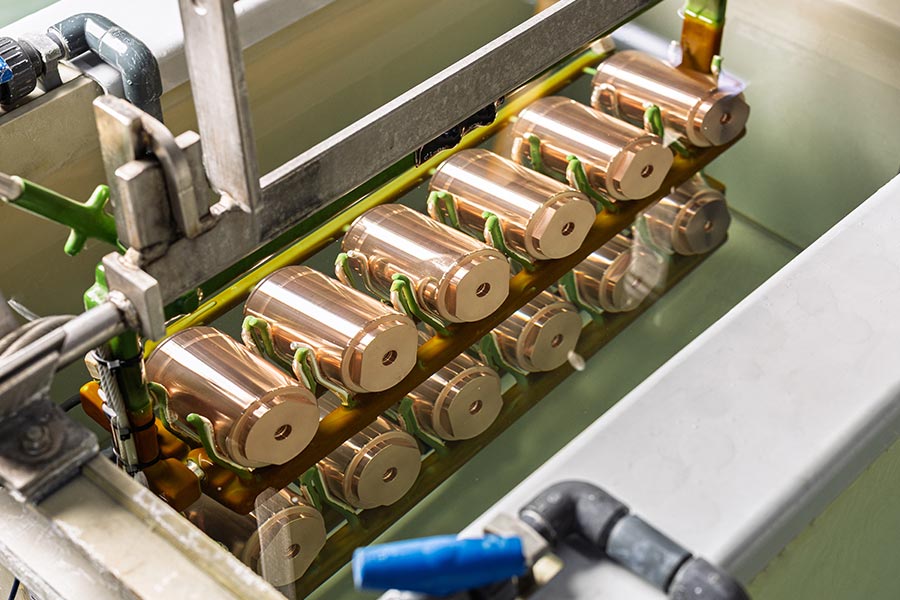

Bei der Gestellgalvanik werden die zu beschichtenden Einzelteile auf speziellen Gestellen aufgesteckt oder gespannt. Diese Gestelle werden anschließend durch die einzelnen Behandlungs- und Beschichtungsbäder bewegt.
Der große Vorteil: Jedes Bauteil hat eine definierte Position im Prozess. Dadurch lassen sich:
- Innen- und Außenflächen gezielt beschichten,
- empfindliche Geometrien schonend behandeln,
- Schichtdicken und Oberflächen sehr präzise einstellen.
Gestellgalvanik eignet sich besonders für Bauteile, die sich nicht als Schüttgut verarbeiten lassen, bei denen eine Innenbeschichtung erforderlich ist oder bei denen die optische Qualität eine wichtige Rolle spielt.
Typische Anwendungen der Gestellgalvanik
Gestellgalvanik kommt überall dort zum Einsatz, wo Bauteile komplexer sind, höhere Spannungen oder Ströme führen oder besonderen Umgebungsbedingungen ausgesetzt sind.
Typische Anwendungen sind zum Beispiel:
- Komponenten für die Hochspannungselektronik
- Bauteile für Windkraftanlagen
- Teile für die Bahntechnik
- Steckverbindungen mit speziellen Innen- und Außenkontakten
- Komponenten für die Solartechnik
Durch die Einzelaufnahme auf Gestellen lassen sich auch komplexere Formen zuverlässig und gleichmäßig beschichten – innen wie außen.
Vorteile der Gestellgalvanik
bei Deusch & Co.
Deusch & Co. nutzt die Gestellgalvanik überall dort, wo klassische Trommel- oder Bandgalvanik an ihre Grenzen stößt – sei es wegen der Geometrie, der Empfindlichkeit der Teile oder spezieller Anforderungen an die Oberfläche.
Ihre Vorteile auf einen Blick:

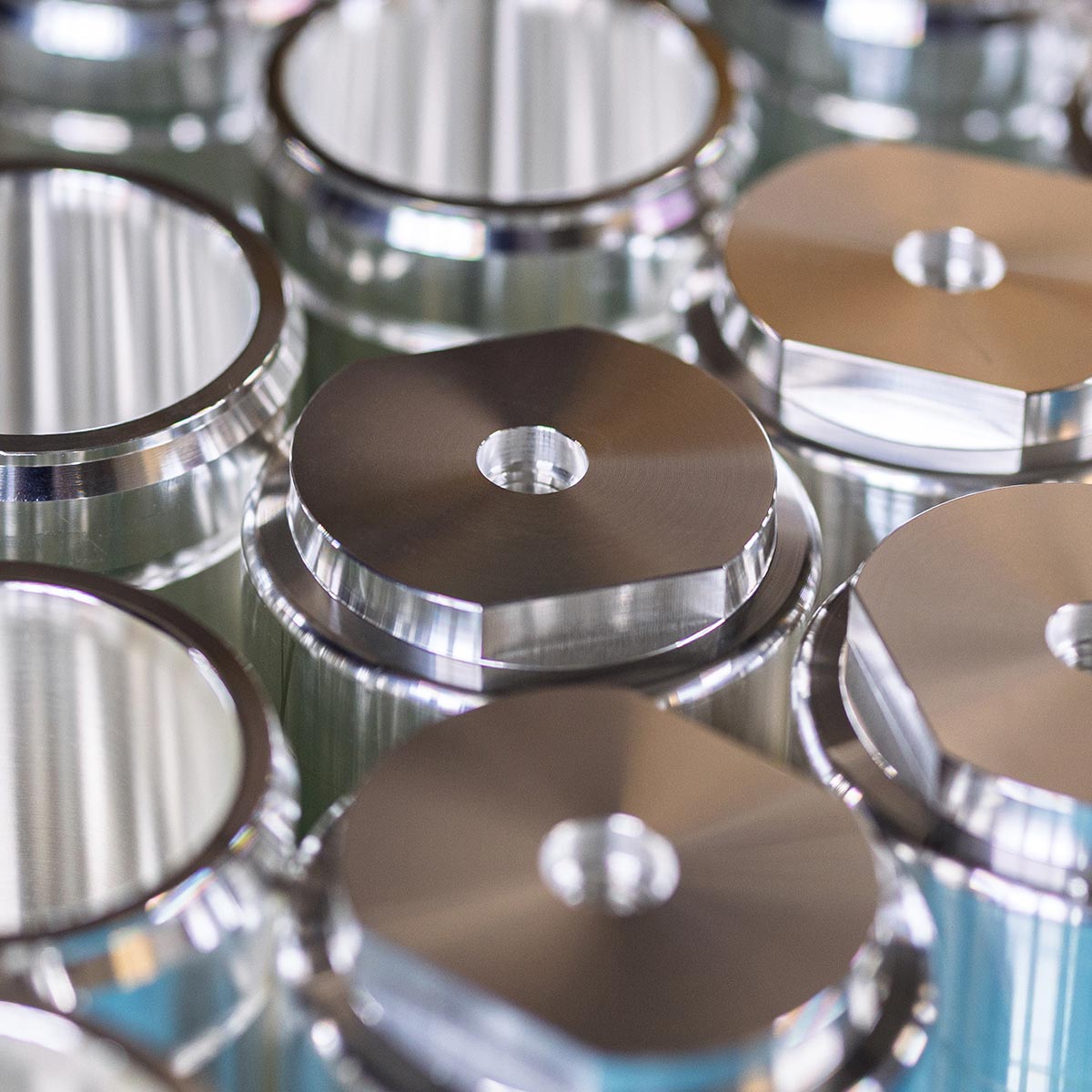

- Innen- und/oder Außenbeschichtung von Bauteilen, z. B. Innenbeschichtung von Buchsen
- Schonende Behandlung von empfindlichen Teilen, die nicht als Schüttgut verarbeitet werden können
- Hohe Reproduzierbarkeit durch definierte Aufnahme der Teile auf dem Gestell
- Möglichkeit, kritische Bereiche gezielt zu beschichten
Individuelle Gestellkonstruktion
Für viele Bauteile werden individuelle Gestelle konstruiert, die auf Geometrie, Kontaktierung und Prozessparameter abgestimmt sind. Das ermöglicht:
- eine sichere Aufnahme der Teile,
- einen guten Elektrolytdurchfluss,
- definierte Kontaktpunkte und reproduzierbare Ergebnisse.
Verpackung und Teilehandling
Auch nach der Beschichtung wird großer Wert auf ein schonendes Teilehandling und passende Verpackung gelegt. Die Bauteile werden so verpackt, dass die galvanisierte Oberfläche geschützt bleibt und sich die Teile sicher weiterverarbeiten oder montieren lassen.
Schichtsysteme und Metalle in der Gestellgalvanik
In der Gestellgalvanik können – je nach Anwendung – verschiedene Metalle und Schichtaufbauten eingesetzt werden, um die gewünschten elektrischen, korrosiven und mechanischen Eigenschaften zu erreichen.
In vielen Fällen bildet Nickel die Basis, auf die weitere Funktionsschichten aufgebracht werden. Typische Beschichtungen sind unter anderem:
- Kupfer
- Nickel
- Gold
- Zinn (matt und glänzend)
- Silber
- Passivierungen als Anlaufschutz
Auf diese Weise lassen sich zum Beispiel:
- gute Leitfähigkeit und definierte Übergangswiderstände,
- hoher Korrosionsschutz,
- geeignete Oberflächen für Steck-, Schraub- oder Hochspannungsverbindungen
gezielt einstellen.
Prüf- und Messverfahren bei Deusch & Co.
Visuelle Prüfung
- Mit bloßem Auge – gibt es offensichtliche Fehler oder Unregelmäßigkeiten?
- Per Stereomikroskop – wie sehen Oberflächen, Kanten und Konturen im Detail aus?
Schichtdickenprüfung
Röntgenfluoreszenz-Messtechnik (X-Ray) – werden die definierten Schichtdicken und Qualitätsstandards eingehalten?
Metallografische Querschliffuntersuchung – wie ist Schichtaufbau und -dicke im Schliffbild ausgeprägt?
Haftfestigkeitsprüfung
Biegetest – haftet die Schicht auch bei Verformung sicher auf dem Grundmaterial?
Alterungstest – wie verhält sich die Schicht unter simulierten Alterungsbedingungen?
Schliffprüfung – wie zeigt sich der Schichtverbund im Schliffbild?
Tapetest – bleibt die Schicht beim schnellen Abzugstest mit Klebeband sicher haften?
Quetschtest – hat die Schicht auch unter mechanischer Belastung ausreichend Haftfestigkeit?
Sonderprüfungen
Passivierungstest – ist die Wirksamkeit der Passivierung gegeben?
Lötbarkeitsprüfung – wie verhalten sich beschichtete Teile im Lötprozess?
Technische Daten zur Gestellgalvanik
Die Gestellgalvanik-Anlagen von Deusch & Co. sind auf unterschiedliche Bauteilarten und Anforderungen ausgelegt. Die genauen Grenzwerte für Abmessungen und Gewicht werden projektspezifisch abgestimmt.
Mögliche Beschichtungen
Kupfer
Nickel
Gold
Zinn
(matt und gänzend)
Silber
Passivierung
(Anlaufschutz)
Qualität und Normen in der Gestellgalvanik
Auch in der Gestellgalvanik stehen Konstanz, Nachvollziehbarkeit und Prozesssicherheit im Mittelpunkt.
Qualitätsmerkmale in der Übersicht:
- Zertifiziert nach ISO 9001
- Schichtdickenprüfung mittels Röntgenfluoreszenz-Messtechnik (X-Ray) für dokumentierte und nachvollziehbare Schichtdicken
- Kontinuierliche Prozessüberwachung der relevanten Parameter
- Umfangreiche Prüf- und Messverfahren: visuelle Prüfungen, Schichtdickenprüfungen, Haftfestigkeits- und Sonderprüfungen
- Vollständige Dokumentation der Prüf- und Messergebnisse
So erhalten Sie Gestellgalvanik, die den hohen Anforderungen in Bereichen wie Hochspannung, Bahntechnik oder Windkraft gerecht wird.
Branchen und Anwendungen der Gestellgalvanik
Gestellgalvanik für Hochspannungselektronik
In der Hochspannungselektronik müssen Bauteile hohen elektrischen und thermischen Belastungen standhalten. Die Gestellgalvanik ermöglicht hier:
- definierte Schichtaufbauten für Hochspannungsverbindungen,
- zuverlässige Kontaktflächen innen und außen,
- reproduzierbare Oberflächen für sichere Steck- und Schraubverbindungen.
Gestellgalvanik für Windkraft und Bahntechnik
Bauteile in Windkraftanlagen und der Bahntechnik sind oft Vibrationen, Witterung und wechselnden Lasten ausgesetzt. Gestellgalvanik sorgt hier für:
- robusten Korrosionsschutz,
- langlebige Kontaktflächen,
- gleichmäßige Schichten auch bei komplexen Geometrien.
Gestellgalvanik für Solartechnik und Steckverbindungen
In der Solartechnik und bei anspruchsvollen Steckverbindungen sind zuverlässige Übergangswiderstände und dauerhafte Kontakte entscheidend.
Gestellgalvanik bietet:
- gezielte Beschichtung von Kontakt- und Funktionsbereichen,
- definierte Schichtsysteme für hohe Leitfähigkeit,
- Oberflächen, die auf die jeweilige Verbindungstechnik abgestimmt sind.
Häufige Fragen zur Gestellgalvanik (FAQ)
Welche Teile eignen sich besonders für Gestellgalvanik?
Geeignet sind vor allem Bauteile, die sich nicht als Schüttgut verarbeiten lassen, empfindliche Geometrien aufweisen oder bei denen eine definierte Innen- und/oder Außenbeschichtung erforderlich ist – zum Beispiel Buchsen, Gehäuseteile oder größere Funktionskomponenten.
Wann ist Gestellgalvanik besser als Trommelgalvanik?
Gestellgalvanik ist die richtige Wahl, wenn Teile in der Trommel beschädigt oder deformiert würden, wenn bestimmte Flächen gezielt beschichtet werden sollen oder wenn besonders hohe Anforderungen an die Optik und Reproduzierbarkeit bestehen.
Sind Innenbeschichtungen, z. B. von Buchsen, möglich?
Ja. Ein Schwerpunkt bei Deusch & Co. ist die Innenbeschichtung von Buchsen und ähnlichen Bauteilen. Durch die Gestelltechnik können Innenkonturen gezielt angesprochen und beschichtet werden.
Welche Schichtdicken sind in der Gestellgalvanik möglich?
Die möglichen Schichtdicken hängen vom jeweiligen Metall und der Anwendung ab. Von dünnen Funktionsschichten bis hin zu stärkeren Schichtaufbauten für den Korrosionsschutz ist vieles möglich. Die Zielschichtdicke wird im Rahmen der technischen Abstimmung festgelegt.
Können auch kleinere Stückzahlen über Gestellgalvanik beschichtet werden?
Ja. Gerade bei Neuprojekten, Prototypen oder Bauteilen mit speziellen Anforderungen bietet die Gestellgalvanik die Möglichkeit, auch kleinere Mengen in einer prozesssicheren Umgebung zu beschichten und später in die Serie zu überführen.
Ihre Anfrage zur Gestellgalvanik
Sie planen ein Projekt mit komplexen Anforderungen an die Oberflächenbeschichtung oder möchten eine bestehende Anwendung optimieren?
Das Team von Deusch & Co. unterstützt Sie von der ersten Idee über Musterteile bis zur stabilen Serienfertigung. Senden Sie Ihre Zeichnungen, Muster oder Anforderungen – Sie erhalten eine fundierte technische Einschätzung und ein passendes Angebot.
